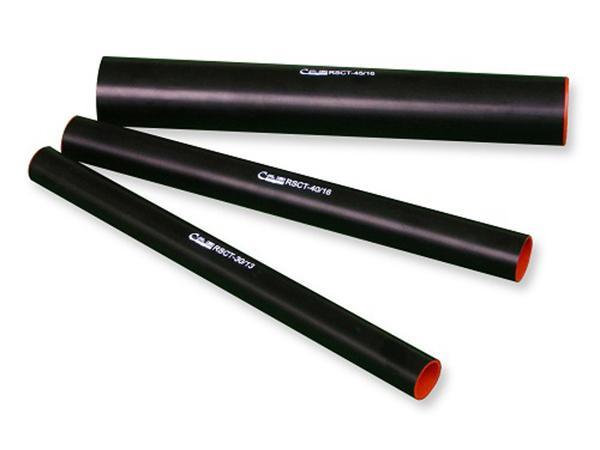

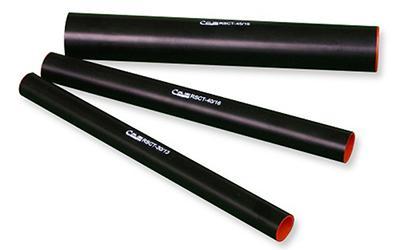

Tubo termorretráctil, aislante/semiconductor

Modelo: CYG-RSCT

Aplicación
Este tipo de producto es de doble pared, tiene como parte esencial que su parte externa es semiconductora, mientras que la parte interna sirve de aislante. Se usa muy comúnmente en uniones de cables de distribución. Cabe mencionar que se puede usar en cables hasta los 36kV.

Tamaño
Tipos Antes de contraer (mm) Después de contraer (mm) Rango de cable (mm2)
Diámetro interior mm Grosor de la pared (±0.5mm)
RSCT-30/13 RSCT-35/13 ≥30 ≥35 ≤14 6.0 25～50 70～120
RSCT-40/16 RSCT-45/16 ≥40 ≥45 ≤17 6.0 150～240
RSCT-50/20 RSCT-55/20 ≥50 ≥55 ≤21 6.5 300～500
RSCT-60/25 RSCT-65/25 ≥60 ≥65 ≤24 6.5 600～800
RSCT-70/30 RSCT-80/30 RSCT-90/30 ≥70 ≥80 ≥90 ≤31 6.5 Diseño especial
RSCT-100/38 ≥97 ≤38 6.5
RSCT-120/44 ≥118 ≤44 6.8
RSCT-140/49 ≥138 ≤49 7.0
Especificaciones
Propiedades Métodos de prueba Valores
Capa interna
Rigidez a la tracción ASTM D 2671 ≥12 MPa
Límite de alargamiento ASTM D 2671 ≥300%
Absorción de agua ISO 62 < 0.5%
Fuerza dieléctrica IEC 243 >20kV/mm
Resistencia de volumen IEC 93 >1014Ω .cm
Capa externa
Rigidez a la tracción ASTM D 638 ≥14 MPa
Límite de alargamiento ASTM D 638 ≥300%
Absorción de agua ISO 62 < 0.5%
Resistencia de volumen IEC 93 < 104Ω .cm
