Tubo contraíble en frío

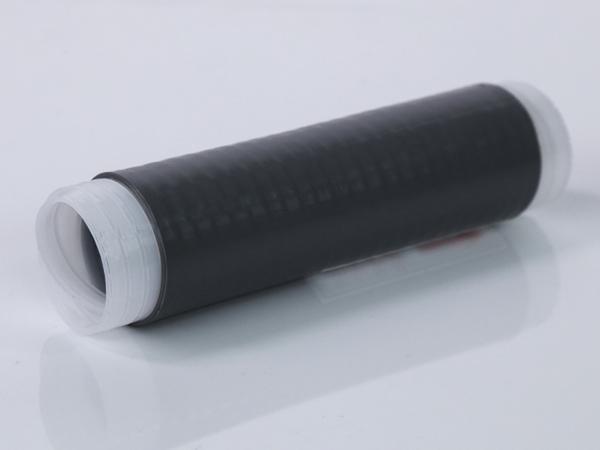

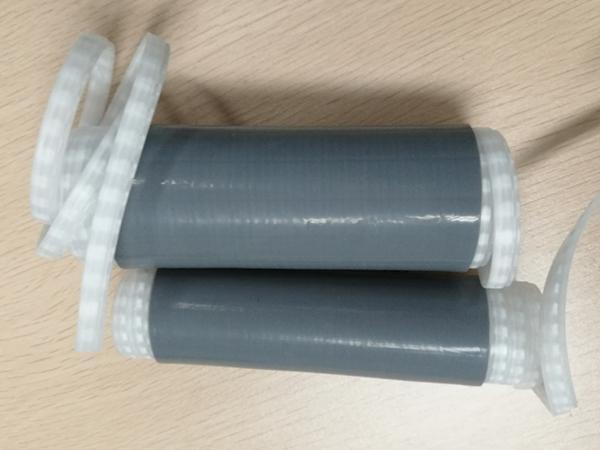

Los tubos contraíbles o retráctiles por frio son unos tubos de goma abierto por cada extremo, se les expande y se les agrega un núcleo. En esta condición pre-expandida, se suministran para su instalación. El núcleo es retirado en el momento que el material ha sido colocado en el tubo, de esta manera se logra contraer y formar un sello resistente al agua.
Tener en cuanto que a diferencia del termocontraíble que necesita calor para recuperar su forma original, el tubo contraíble en frío constantemente puede recuperar su forma original, quiere decir que el cable se expandirá o contraerá debido a los cambios en temperatura.
Asimismo como el tubo contraíble en frio no necesita contacto directo con fuego o flama, es el más recomendado cuando se trata de algún trabajo cerca de cualquier cosa que contenga combustible, reduciendo de esta manera el riesgo del instalador.
Materiales: caucho o hule y silicona sólida
Índice de contracción: 3.6～4.6
Aplicación
Nuestro tubo contraíble en frío con código CYG-SSS puede ser usado en distintas formas, uno de los usos puede ser de cable coaxial en estaciones de comunicación, tiene característica de resistencia al agua, y algunos ejemplos de uso son para sellar cable tipo N y 1/2 de cable puente, cable DIN y 1/2 de cable puente, unión de 7/8 de cable alimentador y 1/2 de cable puente. Estos usos se dan para protección de aislamiento en distintos tipos de conectores.
| Tamaño | As supplied | After recovery | Fit size | ||
| Inside Diameter /mm | Tube length /mm | Inside Diameter /mm | Tube length /mm | Min. Outer Diameter-Max. Outer Diameter /mm | |
| Φ25/5.5-90 | 25±2 | 90±10 | 5.5±1.0 | 110±5 | 7.4-20 |
| Φ30/9-100 | 30±2 | 100±10 | 8.5±1.0 | 120±5 | 10--25 |
| Φ40/10-100 | 40±2 | 100±10 | 10.0±1.0 | 125±5 | 12.7-35 |
| Tamaño | Antes de contraer | Después de contraer | Ajuste de tamaño | ||
| Diámetro interno /mm | Longitud del tubo /mm | Adhesivo interno (Mastic) width /mm | Longitud del tubo /mm | Diámetro mínimo exterior-Diámetro máximo exterior /mm | |
| Φ30/9-100 (JN2) | 30±2 | 100±10 | 25±5 | 120±5 | 10--25 |
| Φ40/11-100 (JN2) | 40±2 | 100±10 | 25±5 | 125±5 | 12.7-35 |
| Φ40/11-120 (JN2) | 40±2 | 120±10 | 25±5 | 145±5 | 12.7-35 |
| Φ40/11-180 (JN2) | 40±2 | 180±10 | 25±5 | 200±5 | 12.7-35 |
| Propiedades | Método de test | Especificaciones | Valor |
| Grado a prueba de agua (Sin mastic) | GB4208/IEC529 | IPX5 | Pasa |
| Grado a prueba de agua (Con mastic) | GB4208/IEC529 | IPX8 | Pasa |
| Rigidez a la tracción | GB/T528 | ≥7MPa | 9.0MPa |
| Ultimate Índice de límite de alargamiento | GB/T528 | ≥700% | 840% |
| Resistencia al desgarro | GB/T529 Método B | ≥25N/mm | 36N/mm |
| Inflamabilidad | UL94-HB | Calificación de retardante de flama HB | Pasa |
| Resistencia al ozono | ASTM D1149 | Superficie no sufre quiebre | Pasa |
| Resistencia a la intemperie | ISO4892.2 | Superficie no sufre daño | Pasa |
| Test de molde | IEC60068-2-10 | Grado I | Grado 0 |
- Sencillo de instalar, no necesita algún tipo de herramienta especial o calentamiento, sólo se requiere de mano de obra.
- Resistente a los hongos, ácidos y álcalis, al ozono y a la luz ultravioleta.
- Se adapta a una amplia gama de tamaños de cable, es a prueba de agua, de alta presión radial, buena estabilidad térmica, cumple con los requerimientos a prueba de agua IPX5 (el tubo retráctil con mastic cumple los requerimientos a prueba de agua IPX8).
- Sella de forma hermética, mantiene su resistencia y presión inclusive después de largo años de uso y exposición.
- Tiene un gran rendimiento de temperatura, siendo la mínima temperatura de instalación -20ºC, y la temperatura de operación se encuentra entre los -40ºC a 200ºC.
