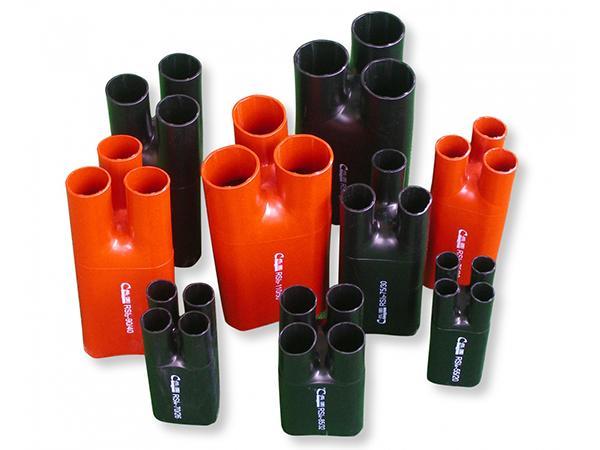

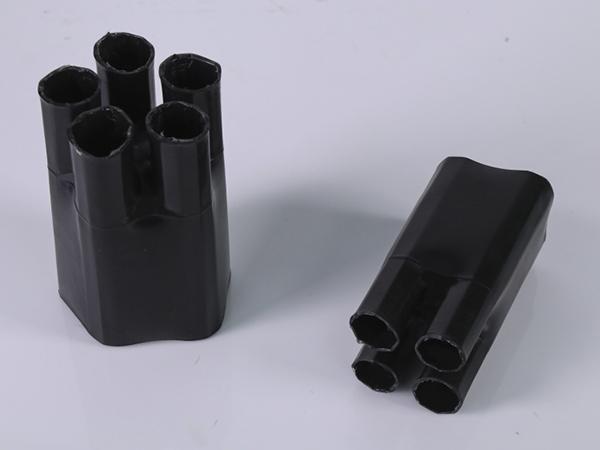

Bota termocontráctil

Modelo: CYG-RSI

Descripción
Este tipo de producto se usa por lo general para el sellado de la salida de cables de energía en distintas fases, siendo de perfecto sellado contra la humedad. Cabe mencionar que su voltaje máximo de operación es hasta los 36kV.

Especificaciones
Tipos Antes de contraer(mm) Diámetro después de contraer (mm) Rango de cable
Salidas (bifurcaciones) Entrada (principal) Salidas (bifurcaciones) Entrada (principal)
RSI3- 35/15 ≥15 ≥33 ≤20 ≤6
RSI3- 50/25 ≥23 ≥48 ≤21 ≤10
RSI3- 75/30 ≥28 ≥73 ≤34 ≤12 25-50
RSI3- 90/40 ≥38 ≥88 ≤45 ≤16 70-120
RSI3-110/50 ≥48 ≥108 ≤55 ≤19 150-240
RSI3-130/60 ≥58 ≥123 ≤55 ≤27 Mayor a los 300
RSI4-35/15 ≥13 ≥36 ≤20 ≤6 10-16
RSI4-55/20 ≥20 ≥52 ≤27 ≤7 25-50
RSI4-70/26 ≥26 ≥68 ≤30 ≤9 70-120
RSI4-85/32 ≥30 ≥85 ≤43 ≤13 150-240 300
RSI4-110/45 ≥44 ≥110 ≤51 ≤14
RSI5-35/10 ≥10 ≥35 ≤19 ≤5 10-16
RSI5-50/15 ≥14 ≥46 ≤25 ≤6 70-120
RSI5-75/25 ≥22 ≥68 ≤31 ≤7 70-120
RSI5-100/35 ≥32 ≥92 ≤43 ≤11 150-240
RSI5-110/55 ≥44 ≥108 ≤55 ≤14 300
Datos técnicos
Propiedades Unidad Especificaciones Métodos de prueba
Rigidez a la tracción MPa ≥11 ASTM D2671
Límite de alargamiento % ≥300 ASTM D2671
Envejecimiento en 120℃ 168h K1>0.8 K2>0.7 ASTM D2671
Resistencia de volumen Ω · cm ≥1014 ASTM D2671
Absorción de agua ≤0.5% ASTM D570
