Terminaciones y empalmes termocontraíbles, 36kV

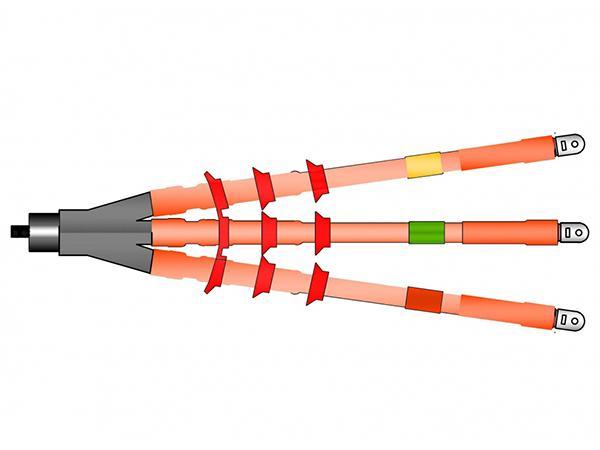

  • Terminación termocontraíble

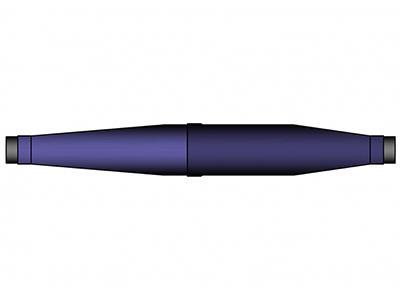

  • Empalme termocontraíble

Descripción
Estos productos poseen ciertas características esenciales como el de buen sellado, gran aislante eléctrico, tiene grandes propiedades mecánicas para brindar blindaje y protección al cable; en ese sentido se puede mencionar que las terminaciones y empalmes termocontraíbles son utilizados en cables para el interior y exterior, van desde 1 hasta los 3 núcleos, asimismo se puede operar con un voltaje máximo de 36kV.

Terminaciones y empalmes termocontraíbles de alto voltaje, 36kV
Propiedades Terminación interior/exterior Empalme
Voltaje nominal 18/36kV 18/36kV
Prueba de descargo parcial en temperatura ambiente 45kV, < 10pC 45kV, < 10pC
Prueba de resistencia de voltaje AC 117kV 5min 117kV 5min
Resistencia de empuje de voltaje ±200kV cada polaridad 10 veces ±200kV cada polaridad 10 veces
Prueba de descargo parcial después del ciclo de envejecimiento 45kV, < 10pC 45kV, < 10pC
Prueba de Resistencia de voltaje AC después del ciclo de envejecimiento 65kV,1 5min 65kV 5min
Tipo Artículo Rango de cable (mm2)
18/36kV XLPE cable(1 núcleo) Terminación interior 36kVRSNY-1/1 50-120
36kVRSNY-1/2 150-240
36kVRSNY-1/3 300-630
18/36kV XLPE cable(1 núcleo) Terminación exterior 36kVRSWY-1/1 50-120
36kVRSWY-1/2 150-240
36kVRSWY-1/3 300-630
18/36kV XLPE cable(1 núcleo) Empalme 36kVRSJY-1/1 50-120
36kVRSJY-1/2 150-240
36kVRSJY-1/3 300-630
18/36kV XLPE cable(3 núcleos) Terminación interior 36kVRSNY-3/1 50-95
36kVRSNY-3/2 120-185
36kVRSNY-3/3 240-400
18/36kV XLPE cable(3 núcleos) Terminación exterior 36kVRSWY-3/1 50-95
36kVRSWY-3/2 120-185
36kVRSWY-3/3 240-400
18/36kV XLPE cable(3 núcleos) Empalme 36kVRSJYF-3/1 50-95
36kVRSJYF-3/2 120-185
36kVRSJYF-3/3 240-400

Estándares: IEC 60502
