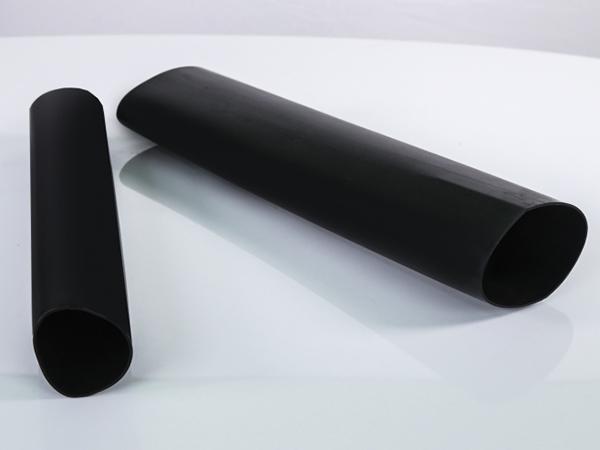

Tubo termorretráctil, de control de esfuerzo

Modelo: CYG-RSST

Aplicación
Este producto se utiliza para voltaje nominal hasta 36kV, asimismo podemos decir que este es un tubo que alivia las concentraciones de esfuerzo eléctrico que dañan el borde de la pantalla de aislamiento de algún cable, dispersando el campo eléctrico generado al final de la misma.

Tamaño
Tipos Antes de contraer (mm) Después de contraer (mm) Rango de cable (mm2)
Diámetro interior Diámetro interior Grosor de la pared
RSST-25/9 ≥24 ≤9 2.1±0.25 Diseño especial

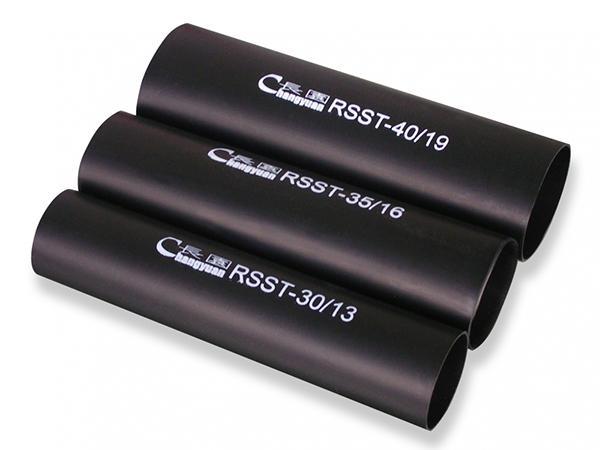

RSST-30/13 ≥28 ≤14 2.1±0.25 25～50
RSST-35/16 ≥33 ≤17 2.1±0.25 70～120
RSST-40/19 ≥38 ≤20 2.0±0.25 150～240
RSST-50/22 ≥50 ≤22 2.5±0.25 Diseño especial
RSST-60/26 RSST-65/26 ≥58 ≥65 ≤27 2.5±0.25 Mayor a los 300
RSST-80/33 ≥80 ≤33 3.0±0.4 Diseño especial
Datos técnicos
Propiedades Unidad Especificaciones Métodos de prueba
Rigidez a la tracción MPa ≥13 ASTM D2671
Límite de alargamiento % ≥300 ASTM D2671
120℃ 168h Envejecimiento térmico K1 >0.8 K2 >0.7 ASTM D2671
Resistencia de volumen Ω· cm 108～1012 ASTM D2671
Constante dieléctrica ≥20 IEC 250
Temperatura de contracción ℃ 120～130
Absorción de agua ≤0.5% ASTM D570
