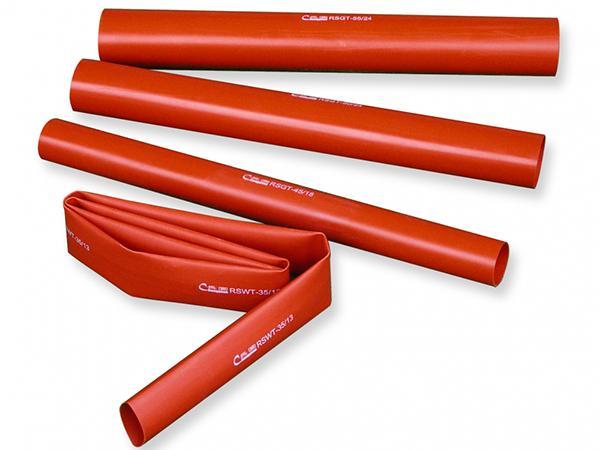

Tubo termorretráctil antitracking

Modelo: CYG-RSWT

Algunas de sus aplicaciones
Este producto es especialmente diseñado para terminaciones de líneas eléctricas, cabe mencionar que es para uso interior y exterior con rango de voltaje en 36kV. Todo esto gracias a sus características, entre ellas incluye el ser resistente a la intemperie, a severas condiciones ambientales, a los rayos UV, resistente a la flama y al desgastamiento.

Tamaño
Tipos Antes de contraer (mm) Después de contraer (mm) Rango de cable (m2)
Diámetro interior Diámetro interior Grosor de la pared
RSWT-30/11 ≥28 ≤11 2.7±0.25 25～50
RSWT-35/13 ≥33 ≤14 2.8±0.25 70～120
RSWT-40/15 ≥38 ≤15 3.0±0.4 150～240
RSWT-45/17 ≥43 ≤18 3.0±0.4 300～400
RSWT-50/22 ≥48 ≤23 3.3±0.4 Diseño especial
RSWT-60/22 ≥58 ≤23 3.3±0.4
RSWT-80/27 ≥74 ≤30 3.7±0.4
RSWT-100/37 ≥94 ≤40 3.9±0.4
RSWT-120/37 ≥118 ≤45 3.6±0.4
RSWT-140/49 ≥138 ≤55 5.0±0.4
RSWT-160/66 ≥158 ≤70 6.0±0.4
Datos técnicos
Propiedades Unidad Especificaciones Métodos de prueba
Rigidez a la tracción MPa ≥8.0 ASTM D2671
Límite de alargamiento % ≥300 ASTM D2671
Envejecimiento térmico K1>0.8 K2>0.7 120℃ 168h
Resistencia de volumen Ω· cm ≥1014 ASTM D2671
Fuerza dieléctrica kV/mm ≥20 ASTM D2671
Temperatura de contracción ℃ 120～140
Grado de voltaje anti tracking Level A ≥3.5 ASTM D2303
Índice de oxígeno OI ≥28 ASTM D2863
Absorción de agua ≤0.5% ASTM D570
