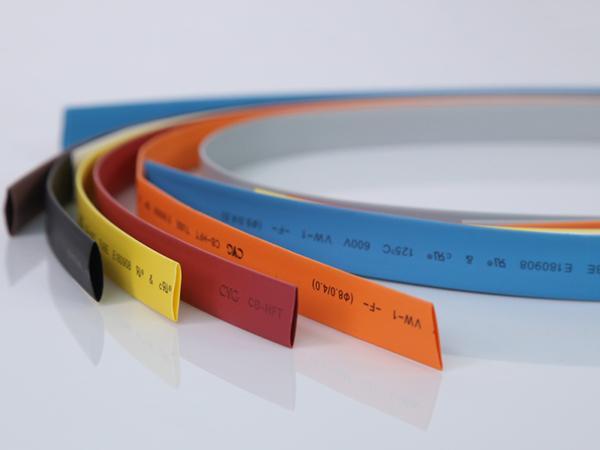

Tubo termoretráctil 2:1, de grado militar

Modelo: CB-1000

Materiales:Unión de cruce irradiado de poliolefina modificada.

Índice de contracción: 2:1

Aplicaciones

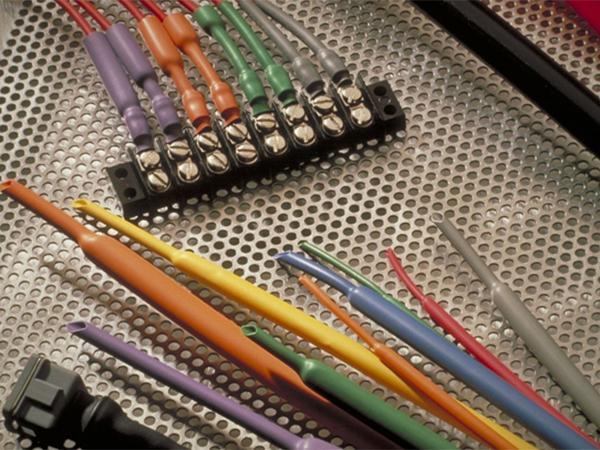

Este tipo de tubo termocontraíble es de tipo grado militar, esto debido a sus grandes características de resistencia a los aceites y aislamiento, asimismo es muy flexible y tiene una gran fuerza mecánica, por lo que está dirigido a brindar grandes opciones de uso en el arnés para carros, tuberías de aceite para carros y en tuberías de gas para carros con gran resistencia de flama y libre de halógenos. Este producto es ideal para una amplia gama de aplicaciones con requerimientos y ambientes especiales, entre ellos podemos incluir como protección de los cables en el arnés de los carros, motores y mangueras del aire acondicionado.

Estándares: UL224, AS23053/5.

Tamaño
Tipo Diámetro interior Grosor de la pared después de contraer (en mm)
Mínimo diámetro antes de contraer (en mm) Máximo diámetro después de contraer (en mm)
CB-1000-101 1.2 0.6 0.41±0.08
CB-1000-102 1.6 0.8 0.43±0.08
CB-1000-103 2.4 1.2 0.51±0.08
CB-1000-104 3.2 1.6 0.51±0.08
CB-1000-105 4.8 2.4 0.51±0.08
CB-1000-106 6.4 3.2 0.64±0.08
CB-1000-107 9.5 4.75 0.64±0.08
CB-1000-108 12.7 6.4 0.64±0.08
CB-1000-109 19.1 9.53 0.76±0.08
CB-1000-110 25.4 12.7 0.89±0.13
CB-1000-111 38.1 19.1 1.02±0.15
CB-1000-112 50.8 25.4 1.14±0.18
CB-1000-113 76.2 38.1 1.27±0.20
CB-1000-114 101.6 50.8 1.4±0.23
Especificaciones
Propiedades Métodos de prueba Estándares Valores
Contracción radial ASTM D2671 ≥50% 66%
Contracción longitudinal ASTM D2671 -5%~+5% -4%
Rigidez a la tracción ASTM D638 ≥10.4MPa 14.1MPa
Límite de alargamiento ASTM D638 ≥200% 329%
Envejecimiento 175.0°C/168h - -
Rigidez a la tracción después del envejecimiento ASTM D638 ≥7.3MPa 9.5MPa
Fuerza dieléctrica después del envejecimiento ASTM D2671 ≥15.8kV/mm 24kV/mm
Resistencia de volumen ASTM D876 ≥1.0x10¹²Ω· cm 3.6x10¹²Ω· cm
Resistencia de combustible SAE-AMS-DTL 23053/5 No corrosivo Pasa
Corrosión de cobre ASTM D2671 No corrosivo Pasa
Inflamabilidad SAE-AMS-DTL 23053/5 Sin rotura, fusión o goteo Pasa
Características
  • Este modelo de tubo termocontraíble cumple con el AS25053/5 y certificado bajo los estándares de RoHS.
  • Cabe decir que la temperatura de operación de este tipo de tubo termoretráctil es entre -55℃ a 135℃, y el rango de temperatura de contracción es entre 100ºC a 140ºC.
  • Este tipo de tubo termoretráctil tiene certificado UL125ºC y su nivel de voltaje es de 600 V.
