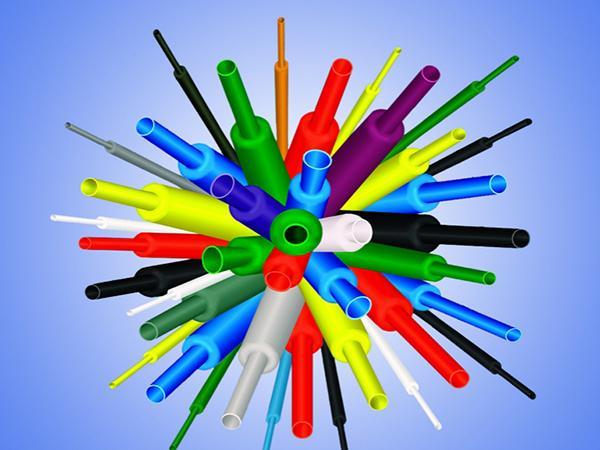

Tubo termoretráctil 2:1, libre de halógenos

Modelo: CB-HFT(600)

Descripción

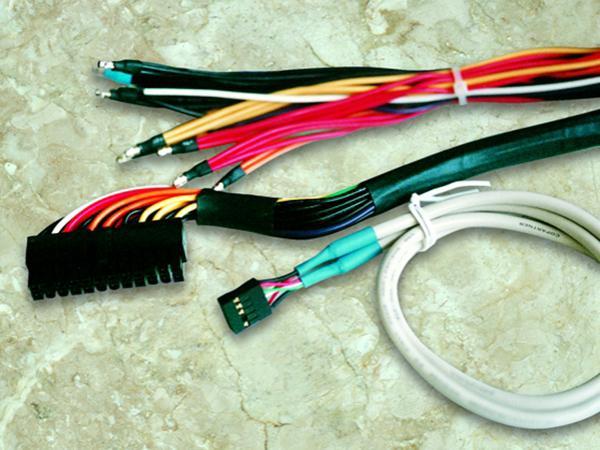

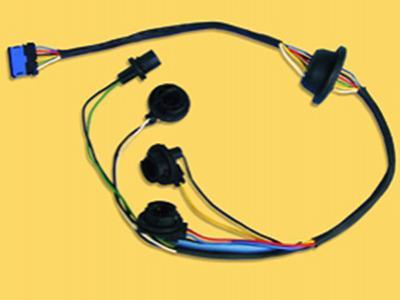

Este tubo termoretráctil de pared única o fina es libre de halógenos, asimismo es fabricado mediante la unión de cruce irradiada de poliolefina modificada, tiene un alto rango de aislamiento, buena resistencia al calor y al alto voltaje. En su mayor definición de aplicación de este producto se encuentran el rubro electrónico, automotriz, de construcción, de subway o metro, comunicaciones y servicios públicos.

Índice de contracción: 2:1

Tamaño
Tamaño (mm) Antes de contraer (mm) Después de contraer (mm)
Diámetro interior(D) Grosor de la pared (T) Diámetro interior (d) Grosor de la pared (t)
Ф0.7 1.0+0.2/-0.1 0.18±0.05 ≤0.40 0.32±0.08
Ф0.8 1.2+0.2/-0.1 0.18±0.05 ≤0.45 0.34±0.08
Ф1.0 1.5+0.2/-0.1 0.18±0.05 ≤0.60 0.36±0.08
Ф1.5 2.1+0.2/-0.1 0.18±0.05 ≤0.80 0.36±0.08
Ф2.0 2.5+0.2/-0.1 0.20±0.05 ≤1.00 0.42±0.08
Ф2.5 3.0+0.2/-0.1 0.22±0.05 ≤1.25 0.46±0.08
Ф3.0 3.5+0.2/-0.1 0.22±0.05 ≤1.50 0.46±0.08
Ф3.5 4.0+0.2/-0.1 0.22±0.05 ≤1.75 0.46±0.08
Ф4.0 4.6+0.2/-0.1 0.22±0.05 ≤2.00 0.46±0.08
Ф4.5 5.0+0.2/-0.1 0.23±0.05 ≤2.25 0.46±0.08
Ф5.0 5.5+0.2/-0.1 0.25±0.05 ≤2.50 0.50±0.08
Ф6.0 6.5+0.2/-0.1 0.25±0.05 ≤3.00 0.55±0.10
Ф7.0 7.5+0.2/-0.1 0.25±0.05 ≤3.50 0.55±0.10
Ф8.0 8.5+0.3/-0.1 0.28±0.06 ≤4.00 0.58±0.10
Ф9.0 9.5+0.2/-0.1 0.28±0.06 ≤4.50 0.58±0.10
Ф10 10.5+0.3/-0.1 0.28±0.06 ≤5.00 0.58±0.10
Ф11 11.5+0.3/-0.1 0.28±0.06 ≤5.50 0.58±0.10
Ф12 12.5+0.3/-0.1 0.28±0.06 ≤6.00 0.58±0.10
Ф13 13.5+0.3/-0.1 0.28±0.06 ≤6.50 0.58±0.10
Ф14 14.5+0.3/-0.1 0.28±0.06 ≤7.00 0.58±0.10
Ф15 15.5+0.3/-0.1 0.28±0.06 ≤7.50 0.58±0.10
Ф16 16.5+0.3/-0.1 0.28±0.06 ≤8.00 0.58±0.10
Ф18 18.5+0.3/-0.1 0.32±0.08 ≤9.00 0.68±0.10
Ф20 20.6+0.5/-0.2 0.32±0.08 ≤10.0 0.68±0.10
Ф22 22.6+0.7/-0.2 0.35±0.08 ≤11.0 0.72±0.12
Ф25 25.6+0.7/-0.2 0.40±0.10 ≤12.5 0.78±0.12
Ф28 28.6+0.7/-0.2 0.40±0.10 ≤14.0 0.78±0.12
Ф30 30.6+0.7/-0.2 0.40±0.10 ≤15.0 0.82±0.12
Ф35 35.6+0.7/-0.2 0.45±0.10 ≤17.5 0.92±0.12
Ф40 41.0±0.5 0.50±0.12 ≤20.0 1.00±0.15
Ф50 51.0±1.0 0.55±0.15 ≤25.0 1.10±0.15
Ф60 60.5±1.0 0.60±0.15 ≤30.0 1.25±0.20
Ф70 71.0±1.0 0.60±0.15 ≤35.0 1.25±0.20
Ф80 81.0±1.0 0.60±0.15 ≤40.0 1.25±0.20
Ф90 91.0±1.0 0.60±0.15 ≤45.0 1.25±0.20
Ф100 101.0±1.0 0.60±0.15 ≤50.0 1.25±0.20

Nota: Se puede personalizar el tamaño y los colores.

Personalización
Dimensión: Ф0.7-200mm, se puede personalizar de acuerdo a dimensiones especiales, el grosor de la pared o los colores.

Especificaciones
Propiedades Métodos de prueba Valores
Temperatura de operación UL UL224 125℃
Contracción longitudinal ASTM D2671 -5%~+5%
Resistencia a la tracción ASTM D638 ≥10.4MPa
Límite de alargamiento ASTM D638 ≥200%
Envejecimiento 158.0°C/168h -
Resistencia a la tracción después del envejecimiento térmico ASTM D638 ≥7.3MPa
Límite de alargamiento después del envejecimiento térmico ASTM D638 ≥100%
Voltaje de operación UL UL224 300V/600V
Resistencia de volumen ASTM D2671 ≥1.0x10¹² · cm
Voltaje dieléctrico UL224 2500V(60s), sin rotura
Inflamabilidad UL224/250°C±3°C/4h Sin rotura, fusión o goteo
Precisión ASTM D2671 ≥70%
Características
  • Este tipo de tubo termocontraíble de pared fina o única es libre de halógenos y tiene certificaciones de estándares ecológicos por RoHS, REACH y SONY.
  • Este tipo de tubo termoretráctil de pared fina o única es muy flexible y tienen una gran elasticidad.
  • Nuestro rango de retardante de flama está en base a requerimientos de UL224VW-1 y F-mark.
  • Este producto es certificado por UL125 ºC (E180908).

Tubo termoretráctil de pared fina / pared única
