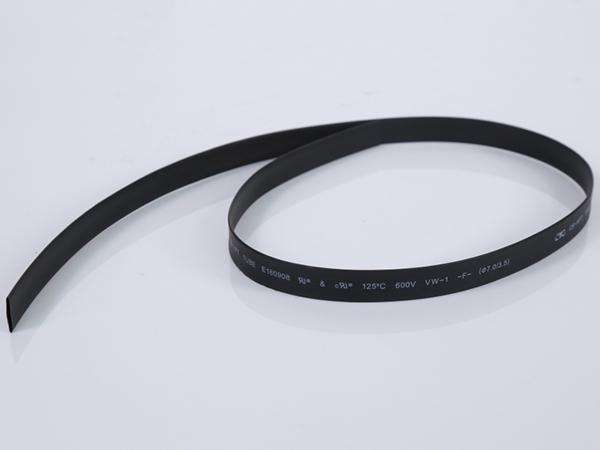

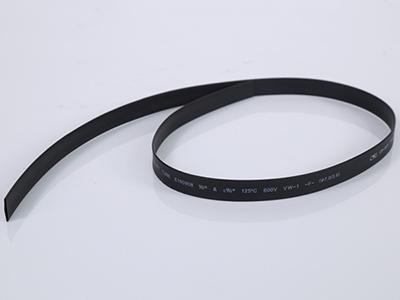

Tubo termoretráctil 2:1, para bajas temperaturas

Modelo: CB-HFT (LS)

Materiales: Unión de cruce irradiado de poliolefina modificada.

Índice de contracción: 2:1

Aplicaciones
Este tipo de tubo retráctil para bajas temperaturas tiene una gran característica de poseer gran resistencia al calor, ser gran aislante y tener una excelente resistencia ante voltajes de alto rango. Este modelo de tubo termoretráctil es muy adecuado para componentes sensitivos a la temperatura, así que en relación a la protección del mismo se contrae rápidamente para tener seguro el o los componentes. Cabe mencionar que este tipo de tubo también tiene opción de uso con cables cubiertos de PVC.

Tamaño
Tamaño (mm) Antes de contraer (mm) Después de contraer (mm)
Diámetro interior (D) Grosor de la pared (T) Diámetro interior (d) Grosor de la pared (t)
Ф1.0 1.5+0.2/-0.1 0.18±0.05 ≤0.60 0.36±0.08
Ф1.5 2.1+0.2/-0.1 0.18±0.05 ≤0.80 0.36±0.08
Ф2.0 2.5+0.2/-0.1 0.20±0.05 ≤1.00 0.42±0.08
Ф2.5 3.0+0.2/-0.1 0.22±0.05 ≤1.25 0.46±0.08
Ф3.0 3.5+0.2/-0.1 0.22±0.05 ≤1.50 0.46±0.08
Ф3.5 4.0+0.2/-0.1 0.22±0.05 ≤1.75 0.46±0.08
Ф4.0 4.6+0.2/-0.1 0.22±0.05 ≤2.00 0.46±0.08
Ф4.5 5.0+0.2/-0.1 0.23±0.05 ≤2.25 0.46±0.08
Ф5.0 5.5+0.2/-0.1 0.25±0.05 ≤2.50 0.50±0.08
Ф6.0 6.5+0.2/-0.1 0.25±0.05 ≤3.00 0.55±0.10
Ф7.0 7.5+0.2/-0.1 0.25±0.05 ≤3.50 0.55±0.10
Ф8.0 8.5+0.3/-0.1 0.28±0.06 ≤4.00 0.58±0.10
Ф9.0 9.5+0.2/-0.1 0.28±0.06 ≤4.50 0.58±0.10
Ф10 10.5+0.3/-0.1 0.28±0.06 ≤5.00 0.58±0.10
Ф12 12.5+0.3/-0.1 0.28±0.06 ≤6.00 0.58±0.10
Ф16 16.5+0.3/-0.1 0.28±0.06 ≤8.00 0.58±0.10
Ф18 18.5+0.3/-0.1 0.32±0.08 ≤9.00 0.68±0.10
Ф20 20.6+0.5/-0.2 0.32±0.08 ≤10.0 0.68±0.10
Ф22 22.6+0.7/-0.2 0.35±0.08 ≤11.0 0.72±0.12
Ф25 25.6+0.7/-0.2 0.40±0.10 ≤12.5 0.78±0.12
Ф28 28.6+0.7/-0.2 0.40±0.10 ≤14.0 0.78±0.12
Ф30 30.6+0.7/-0.2 0.40±0.10 ≤15.0 0.82±0.12
Especificaciones
Propiedades Valores
Temperatura de contracción (℃) 105
Temperatura de operación UL (℃) 125
Contracción radial (%) ≥50
Contracción longitudinal (%) ≤5
Rigidez a la tracción (MPa) ≥10.4
Límite de alargamiento (%) ≥200
Envejecimiento (158±1.0)℃,7days
Después del envejecimiento Fuerza a la tracción (MPa) ≥7.3
Límite de alargamiento (%) ≥100
Voltaje de operación UL (V) 300
Resistencia de volumen (Ω·cm) 1014
Fuerza dieléctrica (kV/mm) ≥15
Inflamabilidad VW-1
Precisión (%) ≥65
Características
  • Este tipo de tubo termoretráctil tiene contracción rápida en bajas temperaturas para asegurar la protección del componente por ser sensitiva a la temperatura. Cabe resaltar que la contracción inicia en los 65 ºC y se termina en los 95 ºC).
  • Este tipo de tubo termocontraíble de pared fina o única es libre de halógenos y tiene certificaciones de estándares ecológicos por RoHS, REACH y SONY.
  • Nuestro rango de retardante de flama está en base a requerimientos de UL224VW-1 y F-mark.
  • Este producto es certificado por UL125 ºC (E180908).
