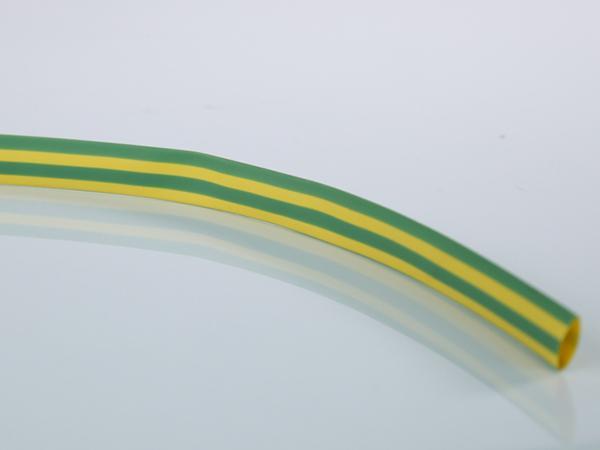

Tubo termoretráctil 2:1, con bandas amarillas y verdes

Modelo: CB-HFT (YG)

Materiales:Unión de cruce irradiado de poliolefina modificada.

Índice de contracción: 2:1

Aplicaciones

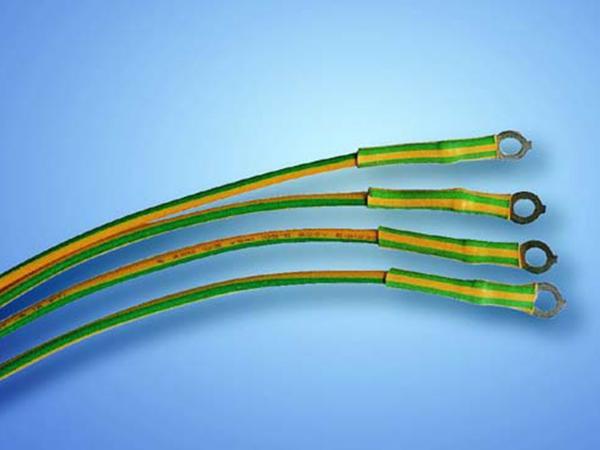

Este tipo de tubo es de libre halógenos con contracción de 2:1, es de bandas amarillas y verdes ya que se usa por lo general para marcado de tubos termocontraíbles, así como también para marcado de suelos y conexiones.

Tamaño
Tamaño (mm) Antes de contraer (mm) Después de contraer (mm)
Diámetro interior (D) Grosor de la pared (T) Diámetro interior (d) Grosor de la pared (t)
Ф2.0 2.5+0.2/-0.1 0.20±0.05 ≤1.00 0.42±0.08
Ф2.5 3.0+0.2/-0.1 0.22±0.05 ≤1.25 0.46±0.08
Ф3.0 3.5+0.2/-0.1 0.22±0.05 ≤1.50 0.46±0.08
Ф3.5 4.0+0.2/-0.1 0.22±0.05 ≤1.75 0.46±0.08
Ф4.0 4.6+0.2/-0.1 0.22±0.05 ≤2.00 0.46±0.08
Ф4.5 5.0+0.2/-0.1 0.23±0.05 ≤2.25 0.46±0.08
Ф5.0 5.5+0.2/-0.1 0.25±0.05 ≤2.50 0.50±0.08
Ф6.0 6.5+0.2/-0.1 0.25±0.05 ≤3.00 0.55±0.10
Ф7.0 7.5+0.2/-0.1 0.25±0.05 ≤3.50 0.55±0.10
Ф8.0 8.5+0.3/-0.1 0.28±0.06 ≤4.00 0.58±0.10
Ф9.0 9.5+0.2/-0.1 0.28±0.06 ≤4.50 0.58±0.10
Ф10 10.5+0.3/-0.1 0.28±0.06 ≤5.00 0.58±0.10
Ф12 12.5+0.3/-0.1 0.28±0.06 ≤6.00 0.58±0.10
Ф13 13.5+0.3/-0.1 0.28±0.06 ≤6.50 0.58±0.10
Ф14 14.5+0.3/-0.1 0.28±0.06 ≤7.00 0.58±0.10
Ф15 15.5+0.3/-0.1 0.28±0.06 ≤7.50 0.58±0.10
Ф16 16.5+0.3/-0.1 0.28±0.06 ≤8.00 0.58±0.10
Ф18 18.5+0.3/-0.1 0.32±0.08 ≤9.00 0.68±0.10
Ф20 20.6+0.5/-0.2 0.32±0.08 ≤10.0 0.68±0.10
Ф22 22.6+0.7/-0.2 0.35±0.08 ≤11.0 0.72±0.12
Ф25 25.6+0.7/-0.2 0.40±0.10 ≤12.5 0.78±0.12
Ф28 28.6+0.7/-0.2 0.40±0.10 ≤14.0 0.78±0.12
Ф30 30.6+0.7/-0.2 0.40±0.10 ≤15.0 0.82±0.12
Ф35 35.6+0.7/-0.2 0.45±0.10 ≤17.5 0.92±0.12
Especificaciones
Propiedades Métodos de prueba Valores
Temperatura de operación UL UL224 125℃
Contracción longitudinal ASTM D2671 -5%~+5%
Resistencia a la tracción ASTM D638 ≥10.4MPa
Límite de alargamiento ASTM D638 ≥200%
Envejecimiento 158.0°C/168h -
Resistencia a la tracción después del envejecimiento térmico ASTM D638 ≥7.3MPa
Límite de alargamiento después del envejecimiento térmico ASTM D638 ≥100%
Voltaje de operación UL UL224 300V/600V
Resistencia de volumen ASTM D2671 ≥1.0x10¹² · cm
Voltaje dieléctrico UL224 2500V(60s) , no se quiebra
Inflamabilidad UL224/250°C±3°C/4h Sin rotura, fusión o goteo
Precisión ASTM D2671 ≥70%
Características
  • Este tipo de tubo termocontraíble de pared fina o única es libre de halógenos y tiene certificaciones de estándares ecológicos por RoHS, REACH y SONY.
  • Nuestro rango de retardante de flama está en base a requerimientos de UL224VW-1 y F-mark, además tiene certificación por UL125 ºC (E180908).
  • Este tipo de tubo contraíble tiene características como ser resistente al calor y alto voltaje, siendo de gran rango de aislamiento.
