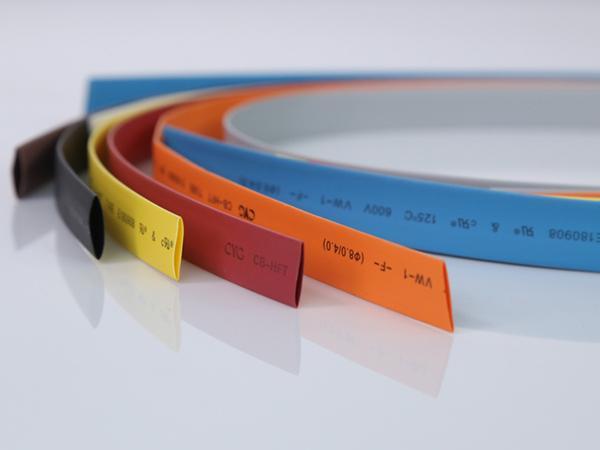

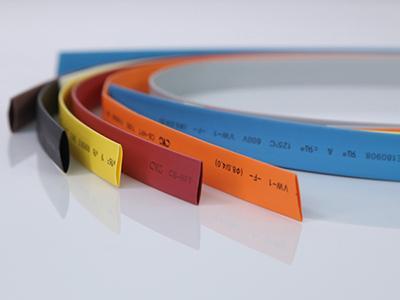

Tubo termoretráctil 2:1, libre de halógenos y fósforo rojo

Modelo: CYG-ZHP

Materiales: Unión de cruce irradiado de poliolefina modificada.

Índice de contracción: 2:1

Aplicaciones

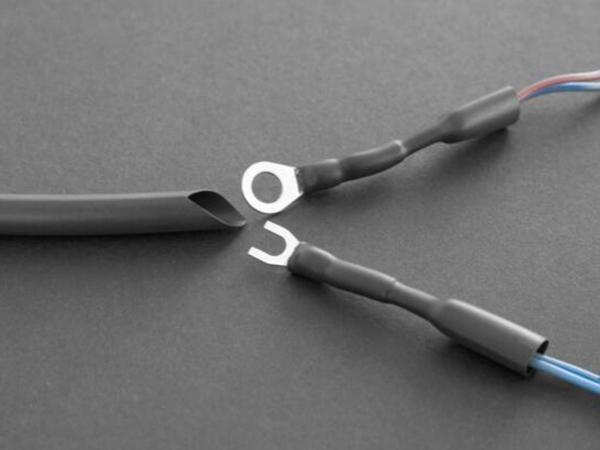

Este modelo CYG-ZHP es un tipo de tubo termoretráctil, libre de halógenos y fósforo rojo, ofreciendo protección de aislamiento y oxidación o corrosión para aplicaciones en soldaduras. Estas características hacen a este producto para uso en aparatos electrónicos como celulares, tablets, laptops debido a su requerimiento estricto ecológico o amigable con el medio ambiente.

Tamaño
Tamaño (mm) Antes de contraer (mm) Después de contraer (mm)
Diámetro interior (D) Grosor de la pared (T) Diámetro interior (d) Grosor de la pared (t)
Ф0.7 1.0+0.2/-0.1 0.18±0.05 ≤0.40 0.32±0.08
Ф0.8 1.2+0.2/-0.1 0.18±0.05 ≤0.45 0.34±0.08
Ф1.0 1.5+0.2/-0.1 0.18±0.05 ≤0.60 0.36±0.08
Ф1.5 2.1+0.2/-0.1 0.18±0.05 ≤0.80 0.36±0.08
Ф2.0 2.5+0.2/-0.1 0.20±0.05 ≤1.00 0.42±0.08
Ф2.5 3.0+0.2/-0.1 0.22±0.05 ≤1.25 0.46±0.08
Ф3.0 3.5+0.2/-0.1 0.22±0.05 ≤1.50 0.46±0.08
Ф3.5 4.0+0.2/-0.1 0.22±0.05 ≤1.75 0.46±0.08
Ф4.0 4.6+0.2/-0.1 0.22±0.05 ≤2.00 0.46±0.08
Ф4.5 5.0+0.2/-0.1 0.23±0.05 ≤2.25 0.46±0.08
Ф5.0 5.5+0.2/-0.1 0.25±0.05 ≤2.50 0.50±0.08
Ф6.0 6.5+0.2/-0.1 0.25±0.05 ≤3.00 0.55±0.10
Ф8.0 8.5+0.3/-0.1 0.28±0.06 ≤4.00 0.58±0.10
Ф9.0 9.5+0.2/-0.1 0.28±0.06 ≤4.50 0.58±0.10
Ф10 10.5+0.3/-0.1 0.28±0.06 ≤5.00 0.58±0.10
Ф12 12.5+0.3/-0.1 0.28±0.06 ≤6.00 0.58±0.10
Ф15 15.5+0.3/-0.1 0.28±0.06 ≤7.50 0.58±0.10
Ф16 16.5+0.3/-0.1 0.28±0.06 ≤8.00 0.58±0.10
Ф18 18.5+0.3/-0.1 0.32±0.08 ≤9.00 0.68±0.10
Ф20 20.6+0.5/-0.2 0.32±0.08 ≤10.0 0.68±0.10
Ф22 22.6+0.7/-0.2 0.35±0.08 ≤11.0 0.72±0.12
Ф25 25.6+0.7/-0.2 0.40±0.10 ≤12.5 0.78±0.12
Ф28 28.6+0.7/-0.2 0.40±0.10 ≤14.0 0.78±0.12
Ф30 30.6+0.7/-0.2 0.40±0.10 ≤15.0 0.82±0.12
Ф35 35.6+0.7/-0.2 0.45±0.10 ≤17.5 0.92±0.12
Ф40 41.0±0.5 0.50±0.12 ≤20.0 1.00±0.15
Ф50 51.0±1.0 0.55±0.15 ≤25.0 1.10±0.15
Especificaciones
Propiedades Valores
Temperatura de contracción (℃) 120-150
Temperatura de operación UL (℃) 125
Contracción radial (%) ≥50
Contracción longitudinal (%) ≤±5
Resistencia a la tracción (MPa) ≥10.4
Límite de alargamiento (%) ≥200
Envejecimiento (158±1.0)℃,7days
Después del envejecimiento Resistencia a la tracción (MPa) ≥7.3
Límite de alargamiento (%) ≥100
Voltaje de operación UL (V) 600
Resistencia de volumen (Ω·cm) 1014
Voltaje dieléctrico (V) ≥AC2500V-60S, no se quiebra
Rigidez dieléctrica (kV/mm) ≥15
Inflamabilidad VW-1
Precisión (%) ≥65
Inflamabilidad 4 horas en 250.0 ± 1.0 °C, no se quiebra
Doblado en frío 1 hora en –30 ± 1.0 °C, no se quiebra
Corrosión de cobre 24 horas en (95±5)%,2°C, no se quiebra, no se desvanece
Características
  • Este producto es libre de halógeno y fósforo rojo, asimismo cumple con los requerimientos de estándares de seguridad de libre de halógenos y fósforo rojo conforme a RoHS y REACH.
  • Este tubo retráctil es resistente o retardante a la flama, tenemos certificados basados en estándares UL224VW-1 y UL125℃ (E180908).
  • Este producto tiene como caraterísticas principales el tener gran nivel de aislamiento y de ser resistente al calor, asimismo tiene una alta resistencia al voltaje, es muy elástico y flexible.
