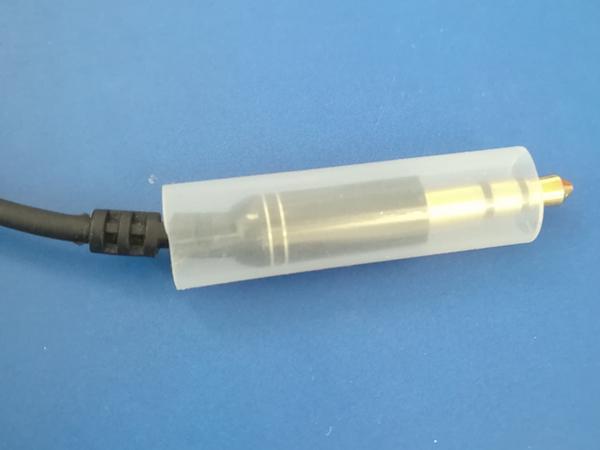

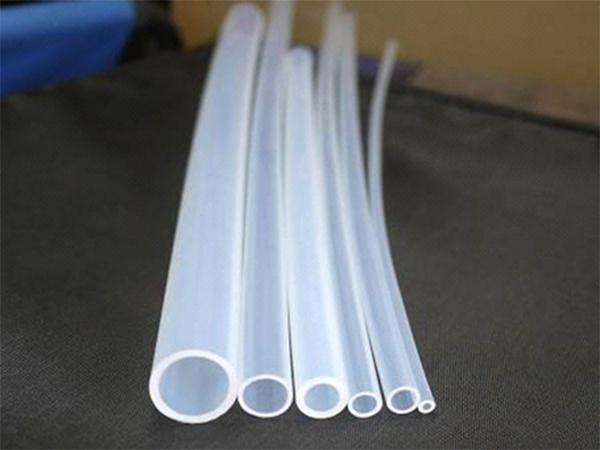

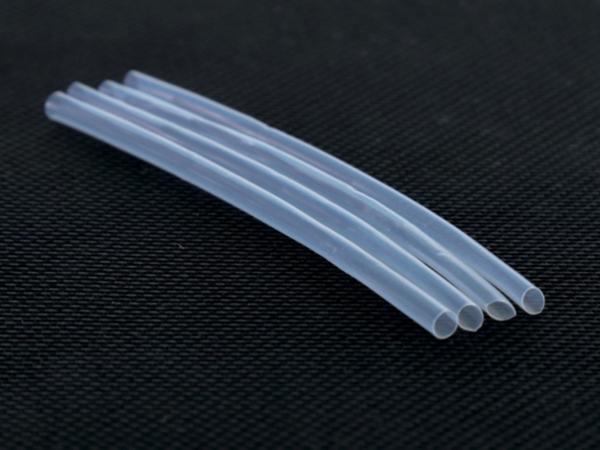

Tubo termoretráctil de PTFE

Modelo: CB-PTFE

Materiales: Unión de cruce irradiado de PTFE modificado.

Índice de contracción: 2:1

Descripción
El PTFE (politetrafluoroetileno) tiene como características principales el ser de gran aislante eléctrico y sumamente flexible, gran impermeabilidad, resistente a altas temperaturas, retardante al fuego, semirígido y semitransparente. Este producto es utilizado en su mayoría en componentes eléctricos por su gran nivel aislante, asimismo es apto para rubros de pintado, químico y papel como rodillos. Tiene excelente lubricidad por ese motivo no deja residuos pegajosos en usos como en los rodillos, además del pequeño coeficiente de fricción.

Estándares: AS23053/12

Tamaño
Tamaño Diámetro interior Grosor de la pared después de contraer (mm)
Diámetro interior mínimo antes de contraer Diámetro interior máximo después de contraer
Awg 30 0.8 0.38 0.23
Awg 28 0.9 0.46 0.23
Awg 26 1.1 0.53 0.25
Awg 24 1.2 0.66 0.25
Awg 22 1.4 0.81 0.30
Awg 20 1.5 0.97 0.30
Awg 18 1.9 1.17 0.30
Awg 16 2.3 1.47 0.30
Awg 14 3.0 1.83 0.30
Awg 12 3.8 2.31 0.30
Awg 10 4.8 2.84 0.30
Awg 8 6.1 3.53 0.38
Awg 6 7.6 4.41 0.38
Awg 4 9.4 5.53 0.38
Awg 2 10.9 6.93 0.38
Awg 0 11.9 8.69 0.38

Color estándar: Claro (Natural)
* Otros tamaños son aptos para personalizado

Especificaciones
Propiedad Métodos de prueba Unidad Valores
Gravedad específica ASTM D792 G/cm3 2.16
Temperatura de operación ℃ -55℃ to +260℃
Temperatura mínima de recuperación °C 327°C
Rigidez a la tracción ASTM D638 M Pa 24.5
Límite de alargamiento ASTM D638 % 350
Módulo de doblado ASTM D790 M Pa 490
Fuerza de impacto ASTM D256+23℃-54℃j/m Sin rotura
Dureza (shore) ASTM D2240 Shore D 55
Coeficiente de fricción dinámica 0.1
Inflamabilidad UL-224 VW-1
Constante dieléctrica 103-106hz ASTM D150 2.1
Factor de disipación dieléctrica 106hz ASMT D150 0.0002
Resistencia de arco ASMT D495 S ﹥300
Coeficiente lineal de expansión ASTM D257 Ώ/cm ﹥1018
Resistencia del clima "Clima-o-metros"(2000h) Sin rotura
Resistencia a los fluidos ASTM D543 Excelente
Resistencia química ASTM D543 Excelente
Características
  • La temperatura de operación está comprendida entre -55 ºC y 260 ºC.
  • La temperatura mínima de contracción es de 327 ºC.
