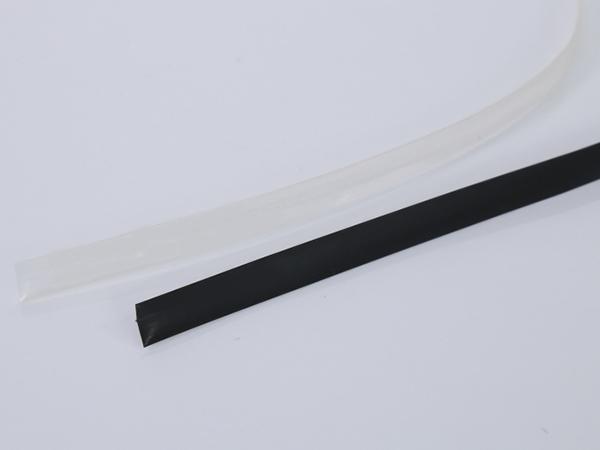

Tubo termoretráctil de PVDF, para 150 ºC

Modelo: CYG-KYNAR(150℃)

Materiales: Unión de cruce irradiado de poliolefina modificada.

Índice de contracción: 2:1

Aplicaciones
El modelo CYG-KYNAR (150℃) es de características de resistencia química, es flexible, con retardante de flama, asimismo de gran aislante, es por estos motivos que los usos principales son de liberación de tensión en distintos conectores o empalmes. Cabe resaltar que también se utiliza en aplicaciones que se necesita evitar la abrasión, resistencia al corte y resistencia de cualquier tipo de solventes. Nuestros clientes usan este tipo de producto que se necesite un denso empaque de componentes cubiertos para inspección visual.

Estándares: UL224, SAE-AMS-DTL25053/18

Tamaño
Tamaño Diámetro interior mínimo antes de contraer (mm) Diámetro interior máximo después de contraer (mm) Grosor de la pared recubierta (mm)
3/64 1.2 0.6 0.25 ± 0.05
1/16 1.6 0.8 0.25 ± 0.05
3/32 2.4 1.2 0.25 ± 0.05
1/8 3.2 1.6 0.25 ± 0.05
3/16 4.8 2.4 0.25 ± 0.05
1/4 6.4 3.2 0.33 ± 0.05
3/8 9.5 4.8 0.33 ± 0.05
1/2 12.7 6.4 0.33 ± 0.05
4/3 19.1 9.5 0.43 ± 0.08
1 25.4 12.7 0.48 ± 0.08
Especificaciones
Propiedades Métodos de prueba Unidad Valores para el tipo 150 ºC Valores para el tipo 175 ºC
Mínima temperatura de contracción °C 140°C 155°C
Temperatura de operación °C -55°C ~150°C -55°C ~175°C
Gravedad específica ASTM D792 g/cm3 1.78 1.78
Rigidez a la tracción ASTM D2671 M Pa ≥30 ≥34.5
Límite de alargamiento ASTM D2671 % ≥150 ≥150
Límite de alargamiento después del envejecimiento 225℃,168h % ≥100 ≥50
Choque térmico 275℃,4h - -Sin rotura- -Sin rotura-
Doblado en frío -55℃,4h - -Sin rotura- -Sin rotura-
Fuerza dieléctrica ASTM D2671 kV/mm ≥15.7 ≥31.5
Resistencia de volumen ASTM D257 Ω.cm ≥1013 ≥1013
Inflamabilidad UL-224 VW-1 Pasa Pasa
Características
  • Este modelo tiene como característica de ser transparente y tener gran resistencia a las altas temperaturas. Siendo resistencia a una temperatura mayor a los 125 ºC, sin embargo este modelo de tubo termoretráctil tiene una resistencia de calor mayor a los 150 ºC.
  • Posee retardante de flamas, una alta resistencia de fuego y es muy flexible (a los 150 ºC). De acuerdo a sus características y propiedades podemos decir que el tubo hecho de poliolefina normal es más flexible que el que contiene retardante de flama.
  • La temperatura de operación para este tipo de producto es entre los -55 ºC a los 155 ºC.
  • La temperatura de contracción para este producto es entre los 150 ºC a los 175 ºC.
  • Nuestro producto está certificado por UL224 150℃ 600V gracias a su flexibilidad.
  • Este producto cumple con los requerimientos propuesto por AS23053/8 gracias a su propiedad de semirígido.
