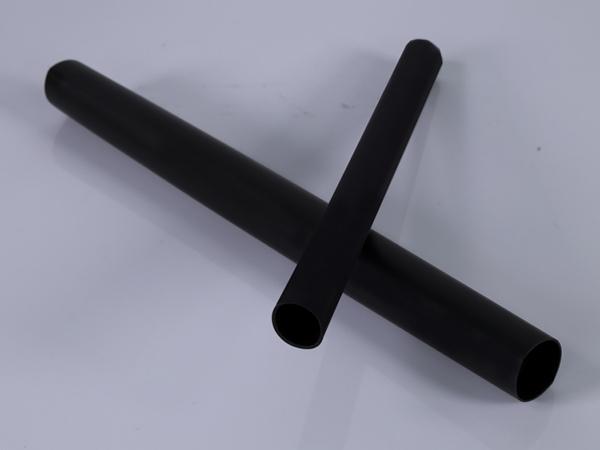

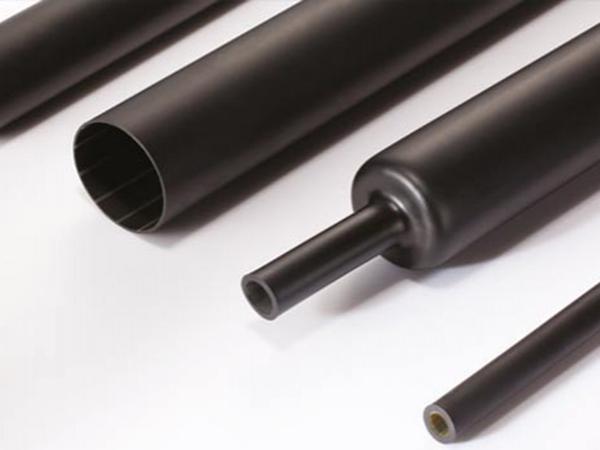

Tubo termocontraíble de pared gruesa 6:1

Modelo: CYG-HWTA(6X)

Materiales
Capa exterior: Unión de cruce irradiado de poliolefina modificada.
Capa interior: Adhesivo termofusible

Índice de contracción: 6:1

Descripción
El modelo CYG-HWTA (6X) es un tipo de tubo termoretráctil hecho de poliolefina, posee grandes características como el de protección o blindaje mecánico y gran aislante, asimismo la capa de adhesivo termofusible brinda un elevado sellado de resistencia ante el agua para cualquier tipo de accesorios de conexión. Siendo de un gran índice de contracción (6:1), es adecuado para envolver o contenedores cables y accesorios de anchos largos. Por último cabe resaltar que la mínima temperatura de recuperación es de 135 ºC, en ese sentido si se pone en contacto con temperaturas mayores a los 135 ºC hace que el periodo de contracción sea cada vez menor.

Tamaño
Tamaño Antes de contraer Después de contraer Longitud estándar
Diámetro interior mínimo Diámetro interior máximo Grosor de la pared mínima
19/3.2 9 3.2 3.2 1.22m/pzas
33/5.5 33 5.5 3.4 1.22m/pzas
44.4/7.4 44.4 7.4 3.6 1.22m/pzas
50.8/8.3 50.8 8.3 4.8 1.22m/pzas
69.8/11.7 69.8 11.7 4.8 1.22m/pzas
88.9/17.1 88.9 17.1 4.8 1.22m/pzas
119.4/22.9 119.4 22.9 4.8 1.22m/pzas
Especificaciones
Propiedades Métodos de prueba Valores
Temperatura de operación continua IEC216 -55℃~110℃
Rigidez a la tracción ASTM D2671 ≥14MPa
Límite de alargamiento ASTM D2671 ≥400%
Rigidez a la tracción después del envejecimiento ASTM D2671(150℃，168h) ≥12MPa
Límite de alargamiento después del envejecimiento ASTM D2671(150℃，168h) ≥300%
Resistencia de volumen IEC93 ≥1.0x1014 Ω· cm
Fuerza dieléctrica IEC243 ≥20kV/mm
Estabilidad de cobre ASTM D2671 Pasa
Contracción longitudinal UL224 0~10%
Precisión ASTM D2671 ≥65%
Resistencia de rotura ASTM D1693 (50℃) Sin rotura
Absorción de agua ISO62(23℃，14天) ≤0.2%
Adhesivo
Temperatura de fusión del adhesivo ASTM DE28 85℃
Fuerza adhesiva de la pared interna (PE) DIN30672 ≥4N/cm
Estabilidad de cobre ASTM D2671 No corrosivo
Resistencia a los hongos y al deterioro ISO846 Pasa
