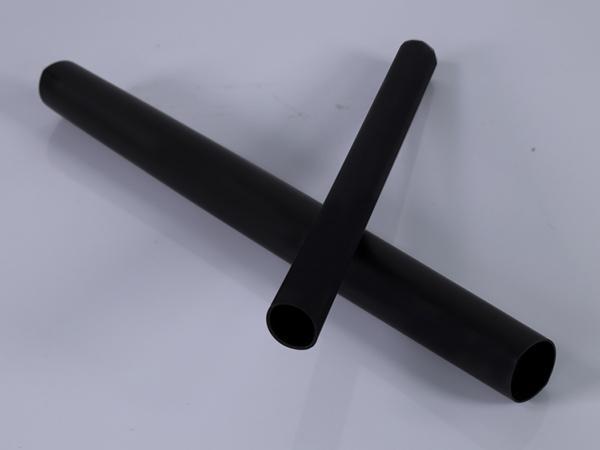

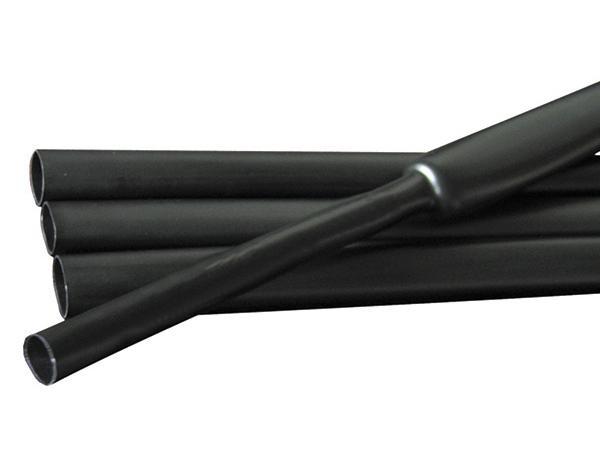

Tubo termocontraíble de pared gruesa 3.5:1/4:1

Modelo: CYG-HWTA

Materiales
Capa exterior: Unión de cruce irradiado de poliolefina modificada.
Capa interior: Adhesivo termofusible

Índice de contracción: 3.5:1, 4:1

Tamaño
Tamaño Antes de contraer Después de contraer Longitud estándar
Diámetro interior m Diámetro interior mínimo Grosor de la pared mínima
9/3 9 3 2.0 1.22m/pzas
13/4 12 4 2.4 1.22m/pzas
16/5 16 5 2.5 1.22m/pzas
19/5 19 5 2.5 1.22m/pzas
22/6 22 6 2.7 1.22m/pzas
33/8 33 8 3.2 1.22m/pzas
40/12 40 12 4.0 1.22m/pzas
45/12 45 12 4.0 1.22m/pzas
55/16 55 16 4.0 1.22m/pzas
65/19 65 19 4.0 1.22m/pzas
75/22 75 22 4.0 1.22m/pzas
80/22 80 22 4.0 1.22m/pzas
85/25 85 25 4.2 1.22m/pzas
95/30 95 30 4.2 1.22m/pzas
115/34 115 34 4.2 1.22m/pzas
130/36 130 36 4.2 1.22m/pzas
140/37 140 37 4.2 1.22m/pzas
160/50 160 50 4.2 1.22m/pzas
180/50 180 50 4.2 1.22m/pzas
200/60 200 60 4.2 1.22m/pzas
Especificaciones
Propiedades Métodos de prueba Valores
Temperatura de operación continua IEC216 -55℃~110℃
Rigidez a la tracción ASTM D2671 ≥14MPa
Límite de alargamiento ASTM D2671 ≥400%
Rigidez a la tracción después del envejecimiento ASTM D2671(150℃，168h) ≥12MPa
Límite de alargamiento después del envejecimiento ASTM D2671(150℃，168h) ≥300%
Resistencia de volumen IEC93 ≥1.0x1014 Ω· cm
Fuerza dieléctrica IEC243 ≥20kV/mm
Estabilidad de cobre ASTM D2671 Pasa
Contracción longitudinal UL224 0~10%
Precisión ASTM D2671 ≥65%
Resistencia de rotura ASTM D1693 (50℃) Sin rotura
Absorción de agua ISO62(23℃，14天) ≤0.2%
Adhesivo
Temperatura de fusión del adhesivo ASTM DE28 85℃
Fuerza adhesiva de la pared interna (PE) DIN30672 ≥4N/cm
Estabilidad de cobre ASTM D2671 No corrosivo
Resistencia a los hongos y al deterioro ISO846 Pasa
Características
  • Este modelo de tubo termorretráctil puede contener o envolver cables de distintos tamaños gracias a su alto índice de contracción.
  • Este tipo de tubo termocontraíble está cubierta de una capa de color negro, asimismo cabe recalcar que brinda resistencia UV.
  • Las características principales de este tubo termocontraíble de tipo pared gruesa de poliolefina es de brindar seguridad y blindaje mecánica y de ser gran aislante.
  • Cabe mencionar que la temperatura mínima de recuperación del modelo CYG-HWTA es de 135 ºC. El rango de tiempo de contracción es menor una vez se exceda la temperatura de 135 ºC.
