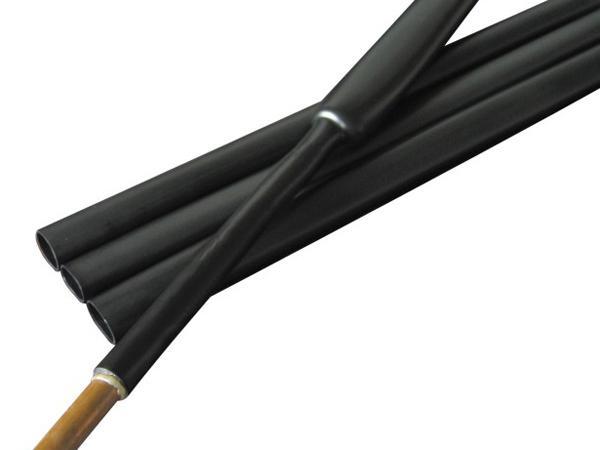

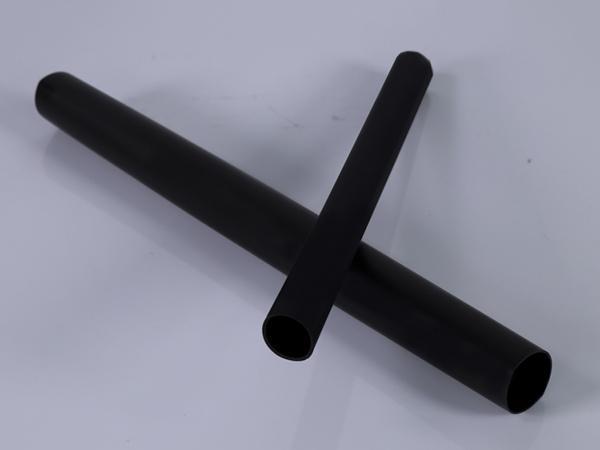

Tubo termocontraíble de pared media 3.5:1/4:1

Modelo: CYG-MWTA

Materiales
Capa exterior: Unión de cruce irradiado de poliolefina modificada.
Capa interior: Adhesivo termofusible

Índice de contracción: 3.5:1, 4:1

Aplicaciones
Este tipo de tubo termorretráctil de pared media tiene características importantes como el de brindar gran protección mecánica y de gran aislamiento, sobre todo para conectores de rangos de medio voltaje y alto voltaje. Es importante recalcar que este tipo de tubo termoretráctil puede envolver o empalmar distintos cables o accesorios de grandes tamaños debido a su alto índice de contracción, asimismo resaltamos la propiedad de capa interna de la fusión del adhesivo, permitiendo un blindaje de sellado ante el agua para cualquier accesorio de conexión.

Tamaño
Tamaño Antes de contraer Después de contraer Longitud estándar
Diámetro interior mínimo Diámetro interior máximo Grosor de pared mínima
8/2 8 2 1.7 1.22m/pzas
12/3 10 3 2.0 1.22m/pzas
13/4 13 4 2.0 1.22m/pzas
16/5 16 5 2.2 1.22m/pzas
19/5 19 5 2.2 1.22m/pzas
22/6 22 6 2.5 1.22m/pzas
28/6 28 6 2.5 1.22m/pzas
33/8 33 8 2.5 1.22m/pzas
40/12 40 12 2.7 1.22m/pzas
45/12 45 12 2.7 1.22m/pzas
55/16 55 16 2.8 1.22m/pzas
65/19 65 19 2.8 1.22m/pzas
75/22 75 22 3.0 1.22m/pzas
85/25 85 25 3.0 1.22m/pzas
95/25 95 25 3.0 1.22m/pzas
115/34 115 34 3.2 1.22m/pzas
140/42 140 42 3.3 1.22m/pzas
160/50 160 50 3.3 1.22m/pzas
180/50 180 58 3.3 1.22m/pzas
205/65 205 65 3.3 1.22m/pzas
Especificaciones
Propiedades Métodos de prueba Valores
Temperatura de operación continua IEC216 -55℃~110℃
Rigidez a la tracción ASTM D2671 ≥14MPa
Límite de alargamiento ASTM D2671 ≥400%
Rigidez a la tracción después del envejecimiento ASTM D2671(150℃,168h) ≥12MPa
Límite de alargamiento después del envejecimiento ASTM D2671(150℃,168h) ≥300%
Resistencia de volumen IEC93 ≥1.0x1014 Ω· cm
Fuerza dieléctrica IEC243 ≥20kV/mm
Estabilidad de cobre ASTM D2671 Pasa
Contracción longitudinal UL224 0~10%
Precisión ASTM D2671 ≥65%
Resistencia de rotura ASTM D1693 (50℃) Sin rotura
Absorción de agua ISO62(23℃,14天) ≤0.2%
Adhesivo
Temperatura de fusión del adhesivo ASTM DE28 85℃
Fuerza adhesiva de la pared interna (PE) DIN30672 ≥4N/cm
Estabilidad de cobre ASTM D2671 No corrosivo
Resistencia a los hongos y al deterioro ISO846 Pasa
Especificaciones
Propiedades Métodos de prueba Valores
Temperatura de operación IEC 216 -55℃-110℃
Temperatura de contracción Estándar de la empresa 120℃
Cambio longitudinal UL224 0~5%
Rigidez a la tracción ASTM D2671 ≥14MPa
Alargamiento ASTM D2671 ≥400%
Alargamiento después del envejecimiento (168hrs at 150℃±2℃) ASTM D2671 ≥300%
Rigidez a la tracción después del envejecimiento (168hrs at 150℃±2℃) ASTM D2671 ≥12MPa
Fuerza dieléctrica IEC 243 ≥20kV/mm
Resistencia de volumen IEC 93 ≥1X1014Ω.cm
Corrosión del cobre ASTM D2671 Sin corrosión
Absorción de agua ISO62,23℃, 14 días ≤0.2%
Características
  • Este tipo de tubo termoretráctil está cubierto por una capa de color negro, asimismo resaltamos que tiene gran resistencia UV.
  • Podemos decir que la temperatura mínima de recuperación de este tipo de tubo termocontraíble es de 135 ºC. Existen distintos tipos de características de uso, pero recordar que si la temperatura expuesta es mayor a los 135 ºC, el tiempo de contracción es menor.
