Terminaciones y empalmes contraíbles en frío, de 24 kv
Terminaciones y empalmes contraíbles en frío, de 24 kv

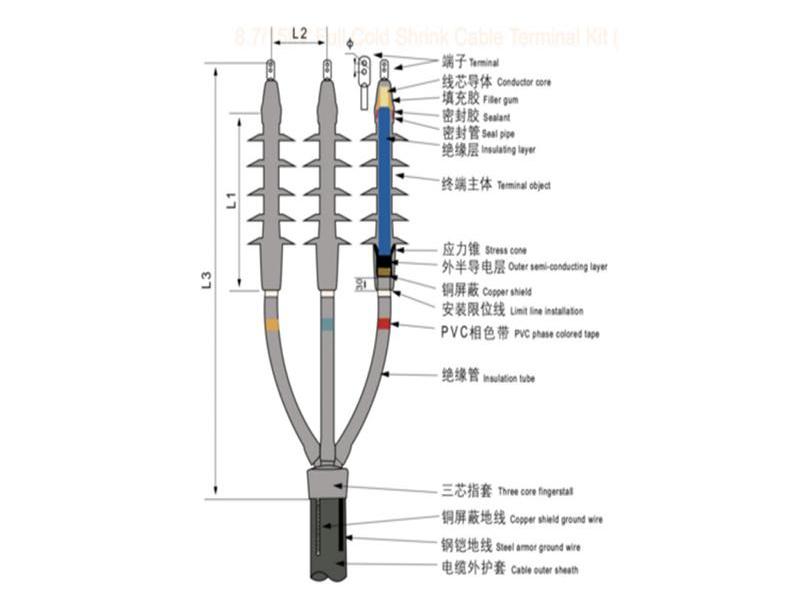

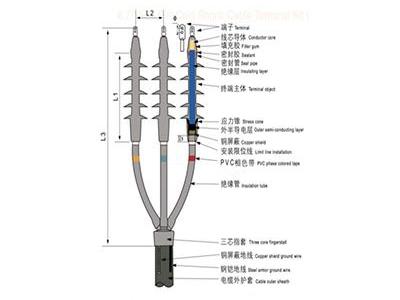

Terminación contraíble en frío

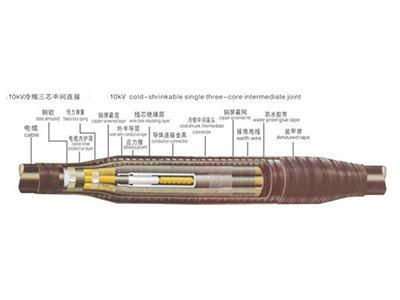

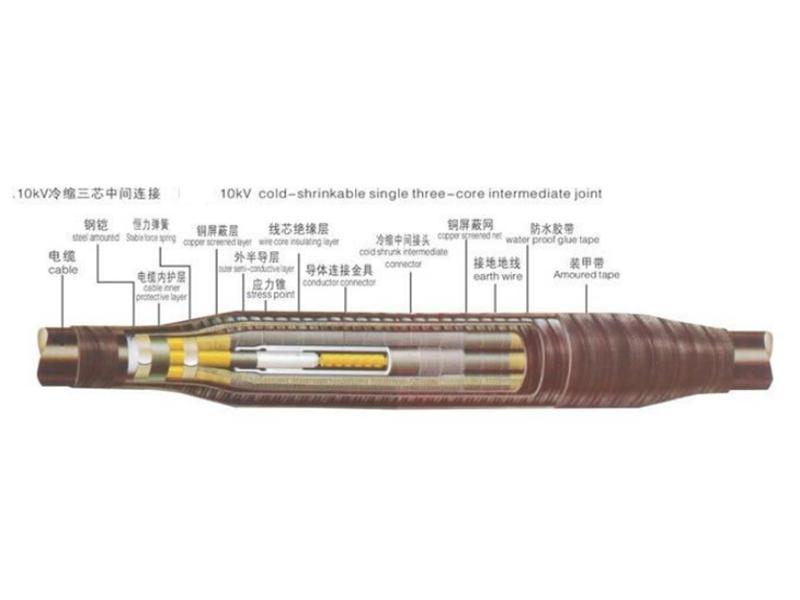

Empalme contraíble en frío
Descripción
Estos productos tienen grandes características al ser de alta resistencia al aislamiento en seco y en húmedo, posee una alta resistencia a temperaturas. Está fabricado por líquido de caucho silicona de gran calidad para uso en el interior y exterior, tiene opciones entre 1 a 3 núcleos. Cabe mencionar que se utilizan hasta los 24kV.
Especificaciones
Tipo
Tipos
Rango de cable (mm2)
12/24kV XLPE cable(1 núcleo)
Terminación interior
12/24kVCDLN-1/1
25-50
12/24kVCDLN-1/2
70-120
12/24kVCDLN-1/3
150-240
12/24kVCDLN-1/4
300-400
12/24kV XLPE cable(1núcleo)
Terminación exterior
12/24kVCDLW-1/1
25-50
12/24kVCDLW-1/2
70-120
12/24kVCDLW-1/3
150-240
12/24kVCDLW-1/4
300-400
12/24kV XLPE cable(1núcleo)
Empalme
12/24kVCDLJ-1/1
25-50
12/24kVCDLJ-1/2
70-120
12/24kVCDLJ-1/3
150-240
12/24kVCDLJ-1/4
300-400
12/24kV XLPE cable(3 núcleos)
Terminación interior
12/24kVCDLN-3/1
25-50
12/24kVCDLN-3/2
70-120
12/24kVCDLN-3/3
150-240
12/24kVCDLN-3/4
300-400
12/24kV XLPE cable(3 núcleos)
Terminación exterior
12/24kVCDLW-3/1
25-50
12/24kVCDLW-3/2
70-120
12/24kVCDLW-3/3
150-240
12/24kVCDLW-3/4
300-400
12/24kV XLPE cable(3 núcleos)
Empalme
12/24kVCDLJ-3/1
25-50
12/24kVCDLJ-3/2
70-120
12/24kVCDLJ-3/3
150-240
12/24kVCDLJ-3/4
300
Especificaciones
Estándar
IEC 60502
Clases de voltaje
12/24kV
12/24kV
Prueba de descargo parcial en temperatura ambiente
