Terminaciones y empalmes contraíbles en frío, de 15 kv
Terminaciones y empalmes contraíbles en frío, de 15 kv

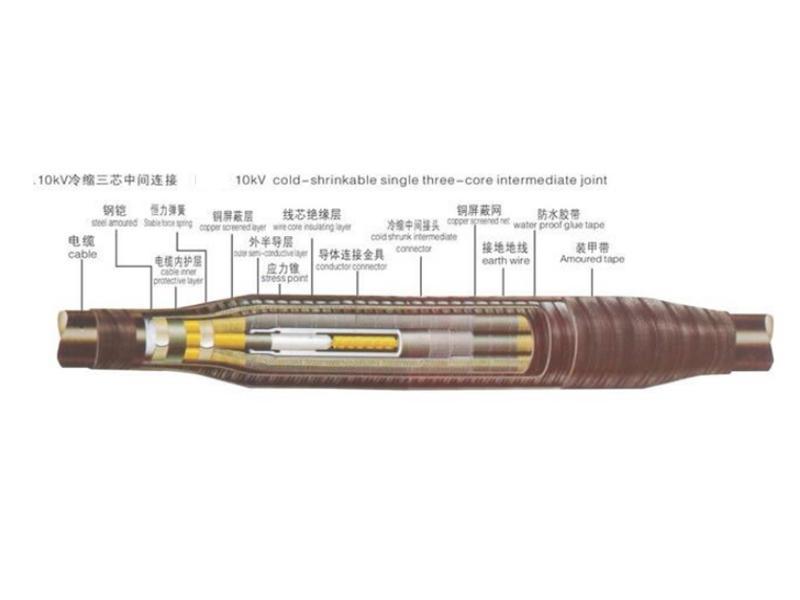

Empalme contraíble en frío

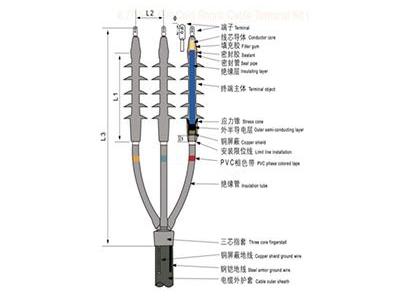

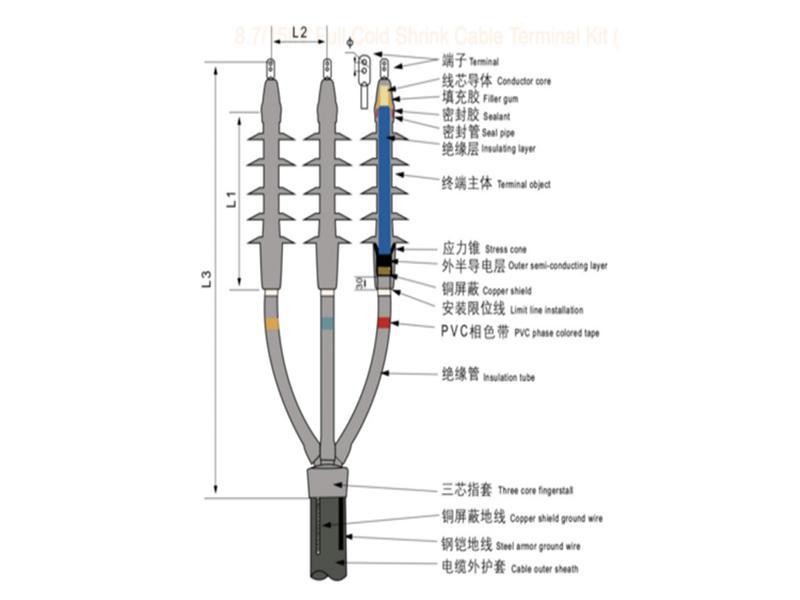

Terminaciones contraíbles en frío
Descripción
Estos productos tienen grandes características al ser de alta resistencia al aislamiento en seco y en húmedo, posee una alta resistencia a temperaturas. Está fabricado por líquido de caucho silicona de gran calidad para uso en el interior y exterior, tiene opciones entre 1 a 3 núcleos. Cabe mencionar que se utilizan hasta los 15kV.
Especificaciones
Tipo
Tipos
Rango de cable (mm2)
8.7/15kV XLPE cable(1 núcleo)
Terminación interior
8.7/15kVCDLN-1/1
25-50
8.7/15kVCDLN-1/2
70-120
8.7/15kVCDLN-1/3
150-240
8.7/15kVCDLN-1/4
300
8.7/15kVCDLN-1/5
400
8.7/15kVCDLN-1/6
500
8.7/15kVCDLN-1/7
630
8.7/15kVCDLN-1/8
800
8.7/15kV XLPE cable(1núcleo)
Terminación exterior
8.7/15kVCDLW-1/1
25-50
8.7/15kVCDLW-1/2
70-120
8.7/15kVCDLW-1/3
150-240
8.7/15kVCDLW-1/4
300
8.7/15kVCDLW-1/5
400
8.7/15kVCDLW-1/6
500
8.7/15kVCDLW-1/7
630
8.7/15kVCDLW-1/8
800
8.7/15kV XLPE cable(1núcleo)
Empalme
8.7/15kVCDLJ-1/1
25-50
8.7/15kVCDLJ-1/2
70-120
8.7/15kVCDLJ-1/3
150-240
8.7/15kVCDLJ-1/4
300
8.7/15kVCDLJ-1/5
400-500
8.7/15kVCDLJ-1/6
630-800
8.7/15kV XLPE cable(3 núcleos)
Terminación interior
8.7/15kVCDLN-3/1
25-50
8.7/15kVCDLN-3/2
70-120
8.7/15kVCDLN-3/3
150-240
8.7/15kVCDLN-3/4
300-400
8.7/15kVCDLN-3/5
500-630
8.7/15kVRSWY-3/5
500-630
8.7/15kV XLPE cable(3 núcleos)
Terminación exterior
8.7/15kVCDLW-3/1
25-50
8.7/15kVCDLW-3/2
70-120
8.7/15kVCDLW-3/3
150-240
8.7/15kVCDLW-3/4
300-400
8.7/15kVCDLW-3/5
500-630
8.7/15kV XLPE cable(3 núcleos)
Empalme
8.7/15kVCDLJ-3/1
25-50
8.7/15kVCDLJ-3/2
70-120
8.7/15kVCDLJ-3/3
150-240
8.7/15kVCDLJ-3/4
300
Especificaciones
Estándar
IEC 60502
Clases de voltaje
8.7/15kV
8.7/15kV
Prueba de descargo parcial en temperatura ambiente
