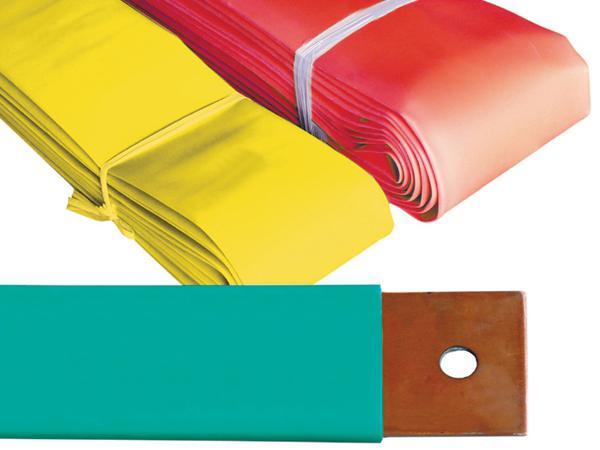

Tubo termorretráctil, para barras colectoras de alto voltaje

Modelo: CYG-MPG

Materiales: Unión de cruce irradiado de poliolefina modificada.

Índice de contracción: 2.5:1

Aplicación
Este tipo de producto (35kV) es diseñado específicamente para aislar y proteger conexiones de barra colectoras de alto voltaje, todo esto se da por ser de gran aislante eléctrico y muy flexible. Evita el riesgo de cualquier accidente o fallo causado por cables que están expuestos.

Especificaciones
Tamaño Antes de contraer (mm) Después de contraer (mm) Barra colectora rectangular (mm2)
Diámetro interior Diámetro interior Grosor de la pared
Φ20/8 20 8 3.50±0.25 15/10
Φ25/10 25 10 3.50±0.25 20/10
Φ30/12 30 12 3.60±0.30 30/15
Φ40/16 40 16 3.60±0.30 40/25
Φ50/20 50 20 3.60±0.30 50/30
Φ65/25 65 25 3.60±0.30 60/50
Φ75/30 75 30 3.60±0.30 80/55
Φ100/40 100 40 3.60±0.30 100/75
Φ120/50 120 50 3.70±0.30 120/85
Φ150/60 150 60 3.70±0.30 150/105
Φ175/75 180 75 3.70±0.30 180/120
Especificaciones
Propiedades Valores
Temperatura de contracción 90-110℃
Rango de temperatura 105℃
Índice de contracción radial ≥50%
Índice de contracción longitudinal ±10%
Rigidez a la tracción ≥10Mpa
Límite de alargamiento ≥300%
Envejecimiento térmico 130±2℃, 168hrs
Después del envejecimiento Rigidez a la tracción ≥8Mpa
Límite máximo de alargamiento ≥240%
Resistencia de volumen ≥1014Ω·cm
Fuerza dieléctrica ≥25kV/mm
Absorción de agua ≤0.5%
Índice de oxígeno ≥30%
Características
  • Este producto es de carácter ecológico, emite mínimo de humo y cumple con los estándares de RoHS.
  • Mínima temperatura de contracción: 110℃
  • Voltaje: Alto voltaje.
