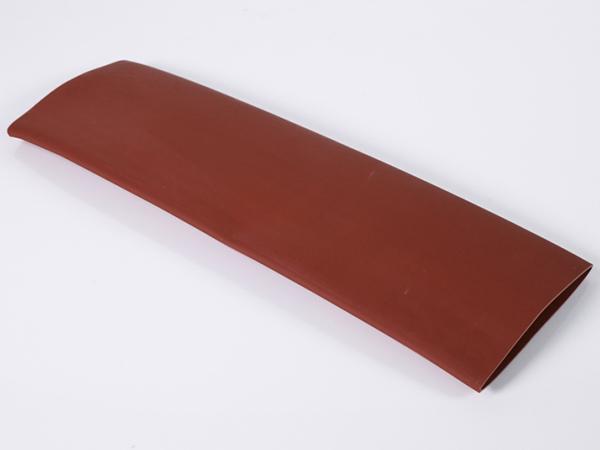

Tubo termorretráctil, para barras colectoras de bajo voltaje

Modelo: CYG-MPG

Materiales: Unión de cruce irradiado de poliolefina modificada.

Índice de contracción: 2.5:1

Aplicación

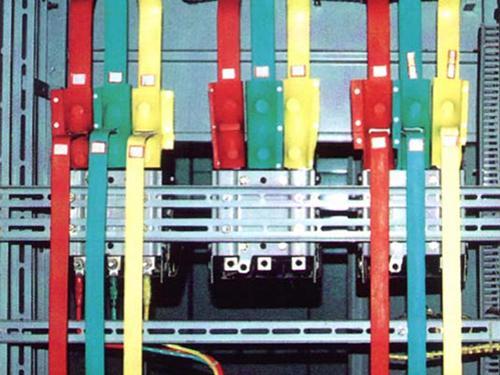

Este tipo de producto es diseñado específicamente para aislar y proteger conexiones de barra colectoras de bajo voltaje. Es muy resistente y moldeable. La capa adhesiva especial que posee, ofrece una barrera impermeable que une perfectamente la mayoría de las superficies sobre una amplia gama de temperatura. Evita el corto circuito y cualquier fallo causado por algún roce o toque de algún animal pequeño o mal envolvimiento del conductor. Asimismo evita algún tipo de polución, corrosión y flameo, por ser de gran característica aislante, reduce la distancia entre la fase de la barra colectora, la fase a la distancia del suelo y crear una buena situación para el diseño de miniaturación de gabinetes de control.

Especificaciones
Tamaño Antes de contraer (mm) Después de contraer (mm) Barra colectora rectangular (mm2)
Diámetro interior Diámetro interior Grosor de la pared
Φ20/10 20 10 1.20±0.25 20/15
Φ30/15 30 15 1.20±0.25 30/20
Φ40/20 40 20 1.20±0.25 40/30
Φ50/25 50 25 1.20±0.25 50/35
Φ60/30 60 30 1.20±0.25 60/45
Φ70/35 70 35 1.20±0.25 70/50
Φ80/40 80 40 1.45±0.30 80/55
Φ90/45 90 45 1.45±0.30 90/65
Φ100/50 100 50 1.45±0.30 100/75
Φ120/60 120 60 1.45±0.30 120/85
Φ150/75 150 75 1.45±0.30 150/105
Especificaciones
Propiedades Valores
Temperatura de contracción 90~120℃
Rango de temperatura 125℃
Índice de contracción radial ≥50%
Índice de contracción longitudinal ±10%
Rigidez a la tracción ≥10Mpa
Límite de alargamiento ≥300%
Envejecimiento térmico 158±2℃, 168hrs
Después del envejecimiento Rigidez a la tracción ≥7.3Mpa
Límite máximo de alargamiento ≥200%
Resistencia de volumen ≥1014Ω·cm
Fuerza dieléctrica ≥25kV/mm
Absorción de agua ≤0.5%
Índice de oxígeno ≥30%
Características
  • Este material es de carácter ecológico al ambiente, no emite humos y cumple estándares de RoHS.
  • Buena propiedad de aislamiento.
  • Buena flexibilidad.
  • Temperatura mínima de contracción: 110 ºC.
  • Voltaje: Bajo voltaje.
