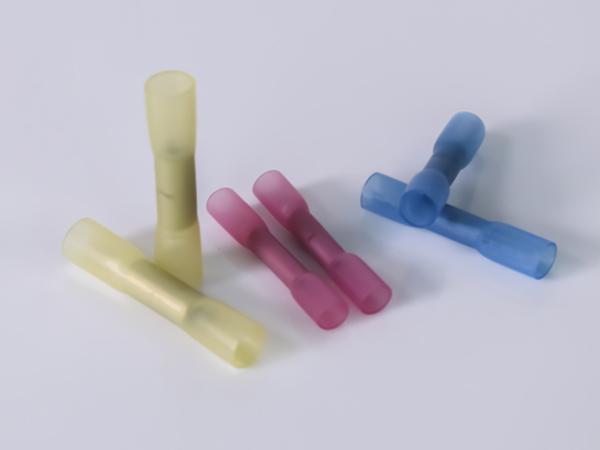

Empalme termorretráctil

Modelo: CYG-DS 406

Materiales
Capa exterior: Unión de cruce de resina de poliolefina modificada.
Capa interior: Adhesivo termofusible
Este empalme termocontraíble está conectado por un tubito de cobre.

Índice de contracción: 4:1

Aplicaciones

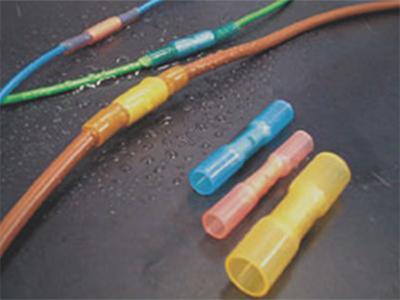

Este empalme termorretráctil presenta grandes característica, entre ellas tenemos de ser a prueba de agua, de aislamiento, resistente ante la humedad y corrosión que es dada por los fluidos y humedad. La temperatura de trabajo u operación es entre -55 ºC a +125 ºC. Asimismo cabe mencionar que este empalme termorretráctil sirve como blindaje y seguridad ante el agua, fricción y fuerza mecánica para enlaces de cables, máquinas electrónicas y entre otros accesorios.

Tamaño
Tipo Dimensiones del empalme Color Conductor Dimensiones del cable
A Min. L Nom. Aislamiento del diámetro exterior (Min.) Aislamiento del diámetro exterior (Min.)
DS406-001 3.68 31.75 Rojo 22-18 3.56 1.40
DS406-002 4.57 31.75 Azul 16-14 4.45 2.03
DS406-003 6.35 38.10 Amarrillo 12-10 6.22 2.79
Guía de selección
Tamaño del cable AWG mm2 Tipo Color
22-18 0.38-0.95 CYG-DS-1 Rojo
16-14 1.2-2.5 CYG-DS-2 Azul
Especificaciones
Propiedades Valores
Temperatura de operación 55°C a 125°C
Índice de contracción 4:1
Resistencia de corte: 31 kg
Inflamabilidad Sin retardante al fuego
Retirado del cable después del ondulado y recuperación rojo: 11.3 kg , azul: 22.7 kg, amarillo: 27.2 kg
Resistencia a los solventes: Alcohol isopropílico, tricloroetileno, gasolina, ácido de batería, combustible diesel, aceite de motor, anticongelante, fluido de frenos, agua salada en 5%
Fuerza dieléctrica: 2500 V (AC) Resistencia al aislamiento: 1000 megohmio en 100 V (DC)
